Solid Edge 是一款经济实惠、易于使用的软件工具产品组合，能够轻松应对 3D 设计、仿真、制造、数据管理等产品开发流程的各个方面。Solid Edge 通过同步建模技术，将直接建模的快速和简易性与参数化设计的灵活性和可控性相结合。

软件功能模块

3D设计

速度、灵活性和下一代设计

向您提供设计解决方案所需的一切信息，以及您所需的各种功能，包括同步建模技术、创成式设计建模、增材制造和逆向工程。

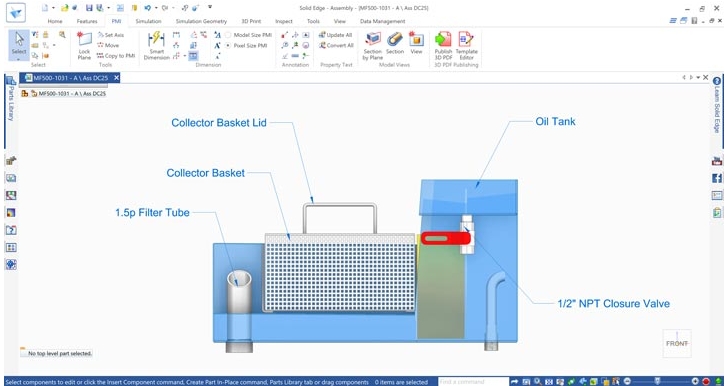

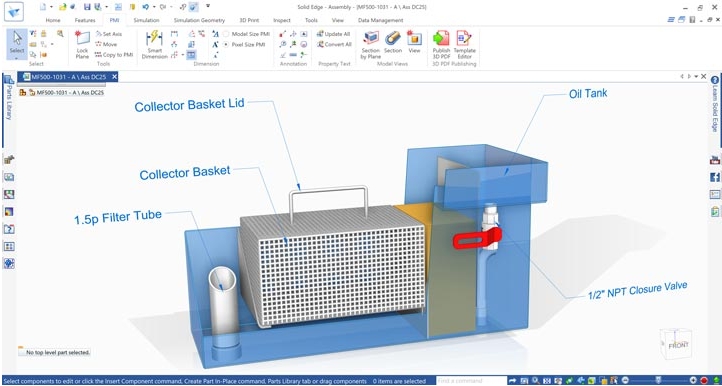

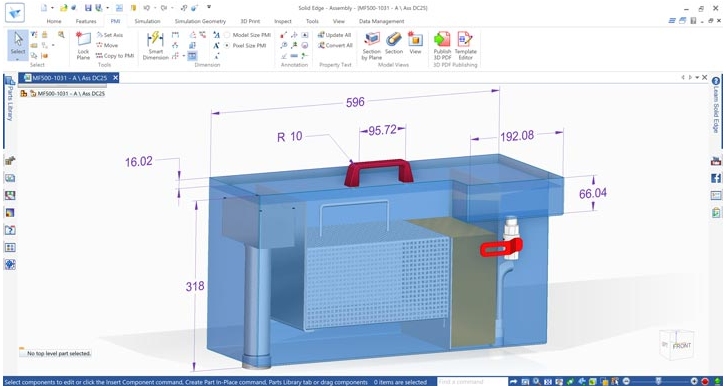

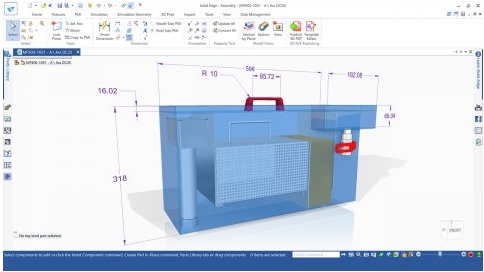

基于模型的定义

Solid Edge 基于模型的定义允许使用 3D 模型生产零件和/或装配的完整数字化定义，让用户进入一个完全数字化的制造和设计环境。添加标注的 3D 模型比复杂图纸更易理解，这样可以减少工程文档编制所需的时间并推进下游验证和制造工作。这为用户提供了无纸化的设计环境，能够减少修改工作、缩短制造时间、加快文档编制速度，并让制造沟通更加顺畅。

1、让制造文档编制更快，让制造沟通更加顺畅

数字化沟通加快从设计到制造的过程。在 Solid Edge 基于模型的定义中，包含 PMI 和相关元数据的 3D 模型通过通用 3D PDF 进行通信，允许以交互方式查看制造数据。用来驱动 3D 模型的 PMI 信息与用来创建 3D PDF 文件的信息相同，因而无需创建额外 PMI 文档。需要进行认证时，可以通过 3D PDF 格式轻松生成纸质文档。

2、直接从制图环境发布文件

Solid Edge 基于模型的定义衍生的 3D PDF 文件可以直接从制图环境发布。系统将根据模板定义已发布 PDF 的布局，模板中的页数将与 PDF 文件中的页数对应。徽标和其他常用信息可以添加到背景页。通过可编辑字段，用户可以将注释和模型的缩略图预览添加到文档中。

3、在与供应商协同时使用最节约成本的流程

Solid Edge 基于模型的定义允许供应商针对业务需求使用最节约成本的解决方案，也就是允许制造商及其供应商以数字化方式使用节约成本、非专有流程管理基于模型的 3D 工程设计工作。产品和制造信息 (PMI) 可以在制造商和供应商之间（或者工程和制造部门之间）交换，而无需他们身处同一环境中。

4、标准合规性

符合行业标准可以让用户更具竞争优势，因为很多行业都要求基于数字化数据的流程符合标准要求。Solid Edge 基于模型的定义符合 MIL-STD-31000B、ASME Y 14.41、ISO 16792、ISO 1101、ISO 1405、DIN ISO 16792 和 GB/T 24734 标准；软件导入/导出 PMI 使用的是 STEP AP242。

同步建模技术

直接建模的简便性和参数化设计的控制功能

Solid Edge 可以通过我们独特的同步建模技术更快、更轻松地创建和编辑 3D CAD（计算机辅助设计）模型 – 它兼具直接建模的速度和简便性以及参数化设计的灵活性和控制功能。借助 Solid Edge 同步建模技术，您可以快速创建新的概念设计、轻松响应更改请求，并对装配内的多个零件进行同步更新。利用这一设计灵活性，您可以省去繁琐的预先计划，并避免功能失效、重建问题和耗时的返工。您还可以运用同步建模技术功能像处理本机文件一样处理多 CAD 数据，同时支持与供应商和合作伙伴展开无缝协同工作。

（1）快速、灵活地创建设计方案

将 Solid Edge 同步建模技术与集成的二维和三维草绘功能相结合，无需进行繁琐的预先计划便可立即开始概念设计。Solid Edge 史无前例的 3D CAD 创建方式意味着您可以直接设计几何体，并立即进行更改。

（2）快速响应后期更改

若截止期限前需要更改后期设计，则 Solid Edge 同步建模技术可轻松执行请求的更改，甚至是更改基于历史记录的 3D CAD 模型。只需更新参考尺寸或推拉几何体，即可快速、轻松地更改任何模型，而无需担心会出现功能失效、重建问题或费时的返工。

（3）编辑导入的 3D CAD 数据

使用 Solid Edge 同步建模技术，从其他 3D CAD 系统导入文件就像打开文件一样简单 – 编辑导入的数据同样也很简单。只需单击并拖动特征，或“实时”添加和编辑尺寸，Solid Edge 将自动进行智能升级，就像存在历史记录树一样。通过同步建模技术的独特功能，您可以轻松地与供应商和合作伙伴协作，并像处理本机文件一样处理多 CAD 数据。

（4）改进对其他 3D CAD 模型的设计重用

使用 Solid Edge 同步建模技术，您可以从其他模型轻松重用 3D 设计细节，帮助您在创建新的设计时节省时间和精力。只需在 Solid Edge 中进行简单的复制和粘贴，您便可以将设计细节从一个项目转移到另一个项目，并像处理本地 Solid Edge 文件一样处理其他 CAD 格式的文件。

（5）同时编辑多个零件

Solid Edge 让您能够在装配中轻松编辑多个零件，无需执行基于历史记录的耗时编辑，也无需在零件之间建立关联。采用同步建模技术，您只需在装配中选择和拖动零件便可进行同步更改。

（6）仿真准备

借助 Solid Edge 同步建模技术，即使您并不精通 3D CAD 技能，也可以轻松地准备模型以进行有限元分析 (FEA)。Solid Edge 提供易于使用的工具进行 FEA 仿真准备，即使在 Solid Edge 或其他 3D CAD 工具中创建几何体也不在话下。

钣金设计

使用 Solid Edge 进行完全自动化的钣金设计

为满足独特的钣金设计要求，比如工艺性要求，Solid Edge 简化了从 CAD 设计直至展平图和图纸制作的整个钣金产品开发流程。不同于普通 CAD 工具，Solid Edge 包括特定于钣金的特征，比如浮凸、浅凹、冲压除料、焊珠、多边缘弯边、轮廓弯边、直弯和蚀刻。此外，通过用于分析、NC 编程和相关任务的集成应用，Solid Edge 可帮助您缩短设计时间、提高质量并降低成本。

1、钣金模型制作步骤减少

通过 2D 草图轻松制作钣金模型，并直接使用几何体。不同于基于历史记录的 CAD，Solid Edge 的同步建模技术可让您独立地编辑特征。您可以按名称或类型对特征重新排序、重新组织和分类。专用钣金设计功能可让您使用草图和工程参数创建和编辑钣金特征（比如凹坑和焊珠），而不必重新生成不相关的几何体或下游工序。一次操作即可创建多个弯边，且弯边可自动修剪。此外，Solid Edge 可让您用钣金“包绕”实体零件。

2、在设计任何阶段均可轻松进行更改

在保持设计意图的同时，对钣金模型轻松执行计划外的设计更改。在拖动或尺寸编辑过程中，自动发现和保持设计意图，包括几何条件和模型参数。向您的 3D 钣金模型的任何部分添加驱动尺寸。不同于传统 CAD 系统，采用同步建模技术的 Solid Edge 无需严格按照创建或重新生成不相关特征的顺序对树结构进行编辑 — 因此既可以先编辑最后一个工序，也可以先编辑第一个工序。

3、无缝重用供应商和原有 3D 设计

导入钣金模型文件并将这些文件转化成之后可进行编辑的可用零件。Solid Edge 可以识别导入零件的关键参数，比如厚度和折弯。借助 Solid Edge，您可以继续设计和编辑导入的零件，就如同对待本机几何体那样 — 只需拖动特征，比如标签和法兰，而不必重新建模。

4、通过专用功能节省时间

相比于通用 CAD 工具，Solid Edge 的专用钣金设计功能可大幅提高生产效率。特定于流程的命令，比如用于导管的“放样弯边”、用于漏斗设计的“零部件到钣金”以及用于展平图的“毛坯体”，可让您更快速地对钣金件建模。内置智能设计，通过自动计算材料处理和验证零件的工艺性，可节省更多时间。此外，能创建可供制造的钣金展平图，有助于消除废料和返工。

5、通过内置设计验证提高质量

Solid Edge 提供无可比拟的模型验证功能，可确保工艺并减少需使用的物理原型。Solid Edge 包括可自动测量参数（比如折弯间的距离）或计算诸如成本、变量和表面面积等因素的设计传感器。而且，通过可扩展的有限元功能，您可以在设计阶段的更早期就执行仿真，从而提高钣金件的质量和减少产品故障，同时最大限度地减少材料和重量。

6、快速创建准确的图纸

Solid Edge 凭借业界最高效的 CAD 制图系统，简化了钣金图纸（包括折弯表）创建。可以确定成形和展平组件的细节和尺寸，并以关联方式保留，这样，它们可以随您设计的更改而自动更新。您可以在图纸中快速创建折弯表、阴影图、分解的装配以及细节和剖面视图。使用 Microsoft 标准的 OLE 技术（对象链接和嵌入），您可以轻松地在其他文档类型（比如，Word、Excel 和 PowerPoint）中重用完整图纸、折弯表或单个视图，为手册、技术规范、宣传册和其他出版物添加插图。

7、创建 NC 就绪展平图

Solid Edge 使用行业标准的公式来创建 NC 就绪展平图，不过您可以灵活地基于折弯表定义自定义公式。出于制造目的，Solid Edge 展平图将始终显示最高效的切割钣金大小。Solid Edge 允许您采用最适合钣金制造流程的方式来表示变形特征。折弯表可以存储在 3D 零件中，以便记录、在图纸中使用，并导出折弯顺序，从而帮助对 CNC 机床进行编程。Solid Edge 还支持对锥形折弯使用三角测量线 – 对于创建过渡钣金作业（比如，方形转换为圆形或锥形）的任何人而言，这都是一项重要的增强功能。Solid Edge 还允许用户从展平图中移除不需要的浮雕。

8、使用特有功能轻松构建复杂模型

使用 3D CAD 环境中的改进放样弯边和特有的折弯凸缘止裂槽功能，更加轻松地构建复杂 3D 钣金模型。放样弯边功能改进了可制造性，可以处理很多工况：逐个逐个、逐个到多个、圆弧到直线、对称、不对称、平行和不平行。特有的自动止裂槽功能使得放样弯边的创建更加成功。新增的放样弯边折弯选项带来了创建灵活性和准确的展平图。此外，新增的折弯凸缘止裂槽功能可以为简单折弯端添加止裂槽。放样弯边在农业机械设计和工业食品加工设备的创建中尤为有用。金属板弯曲时发生的折弯凸缘、机械变形可得以缓解，而这是制造过程不可或缺的步骤。

装配建模和管理

轻松创建和管理大型装配而不牺牲性能

随着设计变得日益复杂，装配中零件数量经常增多。Solid Edge 帮助用户快速轻松地创建和管理最大型装配，而没有任何减慢或冲突。在一个完整的数字模型中创建所有组件（包括管件、管道、电线、焊接件和钣金）的具体表示，促成更准确的设计与分析。借助 Solid Edge，您可以快速检测和修复冲突和干扰问题、生成装配说明和开展客户审核，从而减少对成本高昂的样机的需求。

1、处理大型装配时具有无可比拟的性能

Solid Edge 提供先进内存管理技术，让您轻松管理装配建模。快速创建、加载和更新大型装配及其关联图纸。装配简化、装配区域定义以及仅限结构的导航能够释放系统内存，让您的图形显示更高效地工作。利用 Solid Edge 中的装配建模，您可以在主装配中放置复杂子装配，在简化和详细视图之间随意切换，而无需等待。或者快速将子装配转化为独立零件，创建占位符组件，以提升性能。大装配的高效模式会在装配变大时自动激活，从而改进交互性能，使得工作流最多可以增加 10 倍以上的速度。

2、上下环境中自下而上和自上而下的建模

利用 Solid Edge，您可以按自己希望的方式，即自下而上（通过评估现有组件）或者自上而下（从概念布局开始，或者通过设计零件来适合现有装配）开展设计。Solid Edge 提供一组装配建模命令和工具，让您能够以关联或非关联方式使用上述任一设计途径。利用布尔函数或同时多零件编辑，Solid Edge 独特的同步建模技术可帮助您更快地创建和修改装配。使用 Solid Edge，无论您的设计如何开始，您都可以在创建或修改组件时在装配的上下环境中工作。

3、轻松管理装配关系

利用 Solid Edge 中的装配建模工具，无论您是修改现有零件或导入新装配，都可以轻松更新关系和约束。装配组件及其关系的文字和符号表示采用大纲格式组织，便于查找、激活和控制其显示。

4、通过阵列化和标准零件节省时间

在构建装配时，您经常需要将标准或商业供应零件（如螺母或螺栓）以及子装配多次放入阵列或镜像排列。利用 Solid Edge，您可以将零件和子装配快速复制到阵列排列。用户可以复制和粘贴内部、外部以及学到的关系，因此只需极少点击次数即可组装新放置的零件。出现在子装配内部的零件和子装配本身都可以和零件一起复制和粘贴，这样便可重用包括约束在内的内部零件。Solid Edge 还支持轻量级模式，用于定位非活动组件。此外，借助可用零件库，您可以轻松查找和放置符合公司标准的常用零件。

5、更快设计框架和焊接件

Solid Edge 提供特定于流程的应用程序，加快刚性框架结构和焊接件的创建。内嵌工程流程知识，以及结构化工作流，帮助您比通用 CAD 建模工具更快地设计框架和焊接件。Solid Edge 框架和焊接件完全与 Solid Edge 装配、零件建模和制图功能关联。此外，Solid Edge 还可让您自动创建零件明细表，其中包含每个组件的切割长度，而且可为制造或采购流程中的下游查看者定制。

6、加速翻译导入文件

导入文件后无需访问外部数据。Solid Edge 中包含的内部组件工作流会自动将导入文件中的组件信息嵌入 Pathfinder，在几秒钟内将数据直接放入装配。内部组件结构随即转换为传统文件结构。拖动组件时，装配操控将保留内部和外部引用。零件、钣金和装配文件的模板皆有助于发布。Solid Edge 支持导入 x_t (Parasolid)、STEP、JT 和 IFC 数据格式。

7、逼真的装配渲染和动画

Solid Edge 提供照片般逼真的渲染，包括图形光线布置、柔和阴影和反射，让您的设计栩栩如生。利用功能强大的分解工具，可以创建逼真的运动仿真，将其另存为电影并共享。完善的时间线帮助设计师设定具体的操作顺序，其中显示发动机启动、轴旋转、零件隐显和分解何时发生。
CAD图纸和制图

使用 Solid Edge 轻松完成 CAD 绘图与制图

绘图是许多工程流程交付的成品，其代表了设计方与制造方之间达成的约定，这就意味着绘图的准确性至关重要。但是，由于产品设计与组合变得日益复杂，并且需要考虑众多国际绘图标准，因此制作、注释并更新绘图已成为一大挑战。使用 Solid Edge，可在绘制布局、标注细节、控制图表尺寸的过程中自动遵循选定的机械制图标准。

1、简化 CAD 制图和文档创建

Solid Edge 可根据 3D 模型自动创建并更新绘图，快速创建标准视图和派生视图，包括辅助视图、剖视图、详细视图、局部视图以及等轴测图视图。Solid Edge 还可以自动为各种尺寸的模型创建爆炸图、符号标注、零件列表和材料清单。您可以选择不同的显示选项（例如显示阴影），以确保文档内容清晰易懂。对 3D 模型做出更改后，将会以图形方式提醒设计者绘图视图在何时过期，同时内置的工具会提醒用户做出了哪些更改。保存绘图时，系统会使用零件文件中的数据自动填充标题块。

2、创建和更新过程中实现更高性能

Solid Edge 利用多核处理器优化速度和性能，支持创建简化组合件，并且可以在草图质量和高质量视图之间进行选择。此外，处理大型组合件时，Solid Edge 可以根据搜索查询布置绘图视图，并关闭视图中所有不必要的组件。通过大幅减少需要进行计算的隐藏线，可以更快速地布置并更新绘图视图。

3、更轻松地控制绘图尺寸以及添加注释

Solid Edge 提供的综合尺寸控制和添加注释工具可以快速创建包含全部细节的绘图。可以使用 QuickSheet 模板根据预定义的标准（如视图、零件列表和注释）自动填充绘图。通过检索零件或组合件尺寸可以自动创建详细绘图视图，另外还可以使用提供的一整套尺寸和注释命令。

4、支持全球 CAD 制图标准

Solid Edge 可提供自动遵守制图标准的简单绘图布局、图表、注释和尺寸控制，遵守的制图标准包括国际标准化组织 (ISO)、美国国家标准学会 (ANSI)、英国标准学会 (BSI)、德国标准化学会 (DIN)、日本工业标准 (JIS) 等制定的标准。使用 Solid Edge 可以完全控制绘图的每个元素，并且在标准更改时轻松进行更新。

5、钣金零部件的精确绘图

可使用通过折弯中心线列出折弯工序、角度和方向的折弯工序表，记录钣金零部件的生产过程。可以将使用自动符号标注的零件列表添加到组合件绘图，图中的列表与模型中的零件精确匹配，甚至包括非实体零件（如颜料）。

6、零成本协同和改进的数据共享

使用 Solid Edge，您可以与其他团队、供应商和客户轻松共享二维绘图，即使他们并未安装 Solid Edge 也能实现共享。使用我们提供的免费 Solid Edge 2D 制图工具，可以轻松实现本地制图文件的数据共享，并提供绘图布局、目标搜索、绘图和尺寸控制功能。由于 Solid Edge 2D 制图工具与 Solid Edge 商业版完全兼容，因此在数据转换过程中不会破坏绘图的完整性。

设计配置器

Solid Edge® Design 设计配置器在 Solid Edge 环境中提供强大的设计自动化功能。此设计自动化应用程序将基于规则的自动化添加到用户熟悉的 Solid Edge 机械设计环境中。它完全嵌在 Solid Edge 中，能够根据设计参数和规则迅速定制产品，因而能够提高工作效率和设计速度。

1、提高工作效率和设计速度

捕获那些能够推动产品设计以实现订单工程过程自动化的工程规则和参数。这可以为产品创新争取更多的时间。配置规则在 Solid Edge 中使用分步式指导过程定义，而无需编程知识。

2、根据客户规格迅速进行设计

根据客户规格迅速进行产品设计，同时消除手动设计定制化过程中固有的、成本高昂的错误。无需离开 Solid Edge 设计环境，即可使用图形用户界面生成新设计。规则可以验证产品选择是否有效。

3、自动化销售工程流程

销售工程流程关键组件的自动化可以提供依成本的物料清单 (BOM)、引人入胜的 3D 可视化和销售图纸之类相关输出。通过实现订单工程过程中相关重复性设计任务的自动化，减少总体订单交付时间和工程成本。

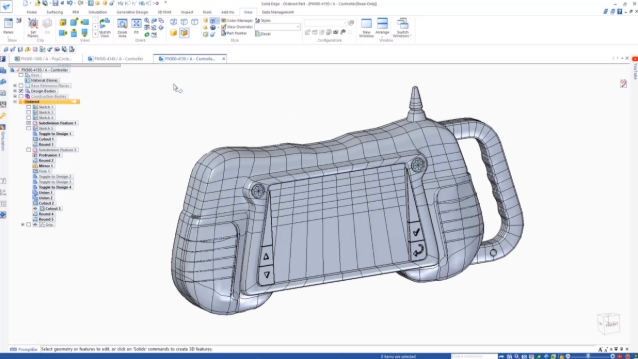

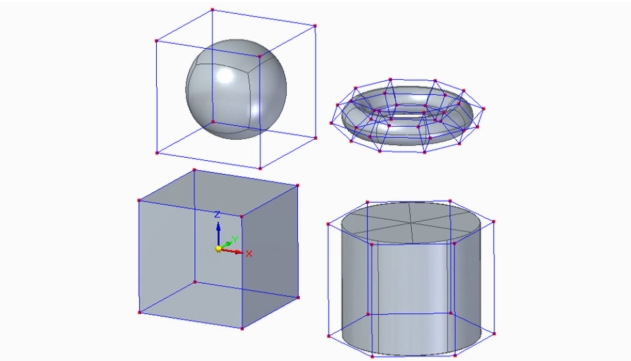

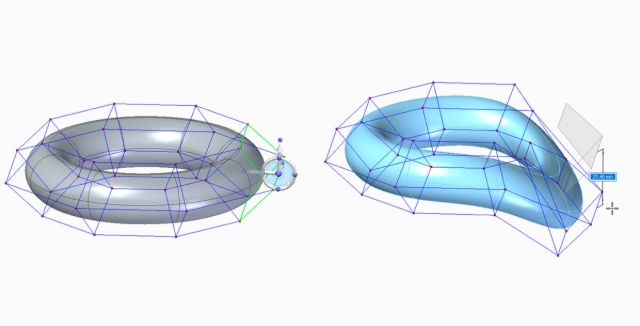

工业设计和造型

Solid Edge 在工业设计方面的应用

工业设计用于创建产品价值。外观引人注目、功能实用且具备可制造性的设计，可以赋予企业一定的竞争优势。Solid Edge 中的高级形状创建和操控功能可以让用户对独特的产品进行概念化，帮助产品在市场上脱颖而出。

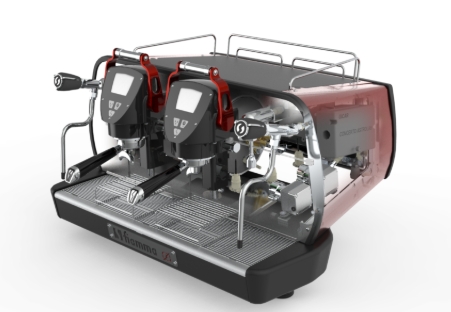

1.3D渲染

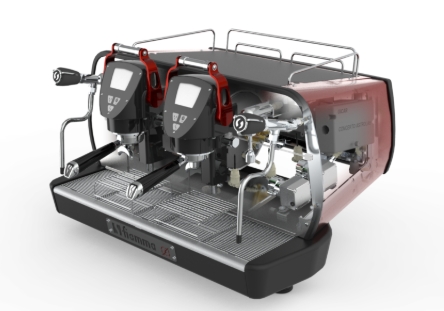

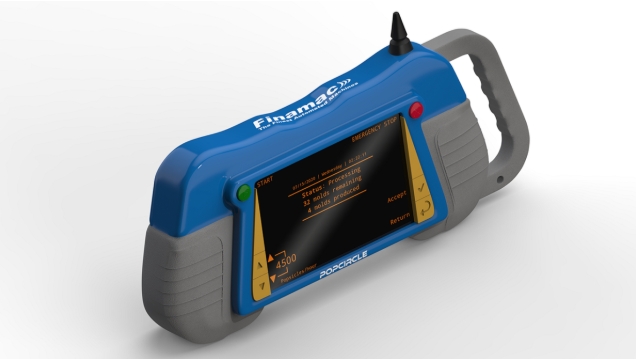

在生产成本高昂的原型之前可以生成照片般逼真的图像，以便对设计进行沟通并获取反馈。
